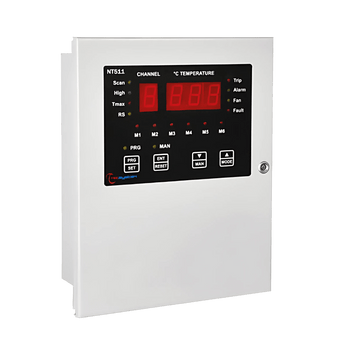

Controlador NT511AD

• N. e entradas de tipo: 4 PT100
• Passeios: 3 relés e 6 fãs + RS485 e 4,20 mA
• Mais : Controle de temperatura e potência do sistema de resfriamento do ventilador
• Folha técnica
• Manual

O NT511 é uma unidade combinada para controlar a temperatura dos transformadores do tipo seco e na resina de fundição MT, bem como a potência do sistema de resfriamento do ventilador.

Na versão do AD, está equipado com saídas analógicas 4-20 Ma e Digital RS485 Modbus RTU simultaneamente.

É recomendado com o uso de ventiladores tangenciais, graças à presença de 6 saídas 230 VAC 1.5 A MAX. (cada).

Cada ventilador é protegido por um fusível e, no caso de uma quebra, a unidade fornece um sinal de falha.

A estrutura de metal foi projetada para ser instalada no alojamento do transformador.

4 entradas PT100 permitem a temperatura dos 3 enrolamentos e em caso de núcleo ou atmosfera.

A unidade está equipada com contatos secos para relatar defeitos, alarmes e gatilhos.

Para o controle dos ventiladores, existem 6 saídas ativas que fornecem energia diretamente aos ventiladores.

Todas as nossas unidades também podem receber um revestimento especial em cartões eletrônicos, resistentes a condições climáticas difíceis, particularmente caracterizadas por alta temperatura e umidade (que são de climas tropicais).

COMIDA : 230 Vac

Outras versões da unidade:

• NT511 BASIC Sem saída digital ou analógica (COD. 1CN0010) Unidade
• NT511 RS485 Com RS485 Modbus RTU Digital Output (COD. 1CN0011)
