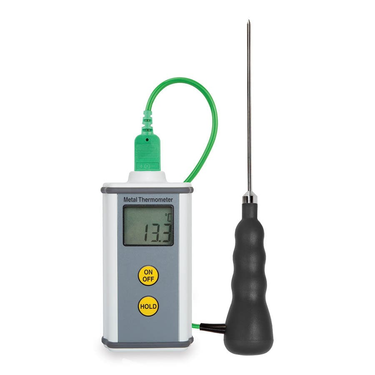

Le fonctionnement du thermocouple se base sur un phénomène appelé effet thermoélectrique Seebeck. Ce phénomène se manifeste par l’apparition d’une tension électrique au sein d’un circuit ouvert composé de deux matériaux conducteurs de natures différentes lors d’une variation de température. La tension obtenue est convertie en température grâce au coefficient Seebeck en fonction du type de thermocouple. Les précautions à prendre pour un fonctionnement optimal des thermocouples sont le choix du type adéquat selon l'application, le type de jonction et la prise en compte des perturbations électromagnétiques.

O sensor de termopar é composto por dois fios de metais condutores diferentes Conectado juntos por uma junção chamada Hot Spot. O outro fim deles, o ponto frio, está conectado ao dispositivo de medição. Quando o ponto quente é exposto ao calor ou ao frio, oUma densidade eletrônica de cada fio de metal é modificada. A corrente elétrica que viaja o sensor aparece graças à diferença de temperatura que existe entre o ponto quente e o ponto frio. Para medir a temperatura com um termopar de uma maneira precisa, mantenha o ponto frio em zero graus Celsius ou coloque o que é chamado de compensação pela soldagem a frio.

Existem vários tipos de termopares que oferecem Diferentes praias de medição de temperatura e adaptar -se a vários tipos de aplicações. A seleção do tipo de sonda de termopar apropriado depende do ambiente em que será usado e do orçamento alocado para a compra. O 8 tipos de sensores de termopar usados ​​principalmente são cobertos pelo Padrão Europeu CEI 60584.1. Alguns tipos são compostos de metais comuns e, portanto, são baratos. Os tipos B, R e S são projetados a partir de metais preciosos, como a platina, o que aumenta o preço.

O tempo de resposta dos termopares varia de acordo com o design e não o tipo. As características que influenciam a velocidade de reação desses sensores são múltiplas: Proteção da sonda, o método de junção ou o cabo de conexão. Quanto mais contato com o ambiente cuja temperatura é desejada para medir, mais rápida é a resposta fornecida pelas sondas de medição. Um termopar sem caixa de metal ou bainha de proteção, portanto, dá uma resposta rápida. Os fios nus podem estar sujeitos a corrosão de acordo com o material e o ambiente, para que você tenha que escolher cada característica com cuidado.

Uma tabela ou Tabela de conversão de termopar é uma ferramenta usada para Converta uma força eletro-motor (FEM) em uma temperatura em graus Celsius ou Fahrenheit. Ele também permite a calibração da sonda térmica comparando a tensão obtida com a temperatura esperada. Para ler as tabelas de conversão do termopar, você deve saber o tipo de termopar usado, cada tipo com seu próprio coeficiente de Seebeck. Para ler a tabela, correspondemos à diferença de potencial observada com a temperatura em graus Celsius ou Fahrenheit.

Uma alternativa à apresentação da razão de tensão/temperatura na forma de uma tabela é o gráfico. A temperatura está em abcissa e a tensão em ordem, a ligação entre os dois não sendo lineares, forma uma curva. Cada tipo de termopar tem uma curva separada O que torna possível avaliar visualmente as variações entre os dois dados. As curvas de termopares, como tabelas, são Com base na tensão observada no sensor quando o ponto frio é 0 ° C. Essa soldagem deve, portanto, ser mantida em um banho de água gelado agitado ou compensação. Essa técnica consiste em deixar o ponto frio à temperatura ambiente, medindo essa temperatura e convertendo -a em tensão para adicionar um coeficiente corretivo ao cálculo final.

Se o termopar é o tipo mais comum de sensor da indústria, é principalmente porque permite medir um grande amplitude de temperatura. Dependendo dos tipos, ele pode medir as temperaturas de -200 ° C a 1.800 ° C. Termopares capazes de medir temperaturas muito baixas são os tipos K, J, T e N. Para altas temperaturas, usamos os tipos N, S, R e B. para escolher um termopar adaptado a uma aplicação precisa, A praia de temperatura deve ser medida e a faixa de medição do tipo de termopar coincidente.

O que é chamado de calibração ou calibração do termopar é um procedimento de Verifique se a tensão indicada no voltímetro da sonda térmica corresponde à temperatura certa na tabela de conversão. Para isso, o ponto de medição deve estar em uma temperatura conhecida com certeza. Os testes para verificar a precisão da sonda são realizados em diferentes pontos de sua faixa de medição. Se os resultados indicarem uma lacuna entre a tensão e a temperatura correspondente na tabela de conversão, um coeficiente corretivo deve ser adicionado durante o uso do sensor. Valores errôneos podem significar que um elemento da sonda está danificado, Como o próprio sensor, o conector ou o gravador.

O teste é um dos estágios essenciais da calibração. Recomenda -se testar um termopar quando a sonda sofrer uma mudança na atribuição, regularmente, dependendo da intensidade de seu uso ou no caso de suspeita de erro. Procedimentos geralmente aplicados para testar um termopar a seguir As recomendações da ASTM (Sociedade Americana de Teste e Materiais) para a calibração de termopares. Duas opções são possíveis, calibração por comparação ou em um ponto fixo. Em comparação, uma medição de temperatura é realizada com a sonda a ser testada, bem como com um sensor de referência, que conhecemos confiáveis. Em pontos fixos, o sensor é exposto à temperatura do ponto triplo da água.

 O tempo de resposta é o tempo gasto pelo sensor para atingir 66,6 % da leitura final e é o meio padrão da indústria para medir os tempos de resposta das sondas. Cinco vezes o tempo de resposta citado é o número normalmente necessário para obter 100 % da leitura. Os tempos de resposta dependem da substância medida e, no caso de um líquido ou gás, o grau de agitação. Portanto, é difícil citar um tempo de resposta específico sem o conhecimento da aplicação.

Os resultados apresentados neste catálogo foram obtidos em um banho de óleo agitado e podem diferir daqueles obtidos em outras condições, mas podem ser usados ​​como um guia geral ao escolher sondas.

Se necessário, cada sonda é fornecida com uma alça hexagonal, pequena redonda, com nervuras para cargas pesadas ou em forma de t.

Cabo hexagonal Feito de nylon e disponível em preto. A temperatura máxima é de 105 ° C.

Pequena alça redonda Feito de nylon e disponível em preto. A temperatura máxima é de 105 ° C.

Puxa em forma de T. Feito de polipropileno e disponível em preto ou branco. A temperatura máxima é de 85 ° C.

A alça robusta com nervuras (com tampas de código de cores) é feito de polipropileno e está disponível em preto ou branco. A temperatura máxima é de 85 ° C.

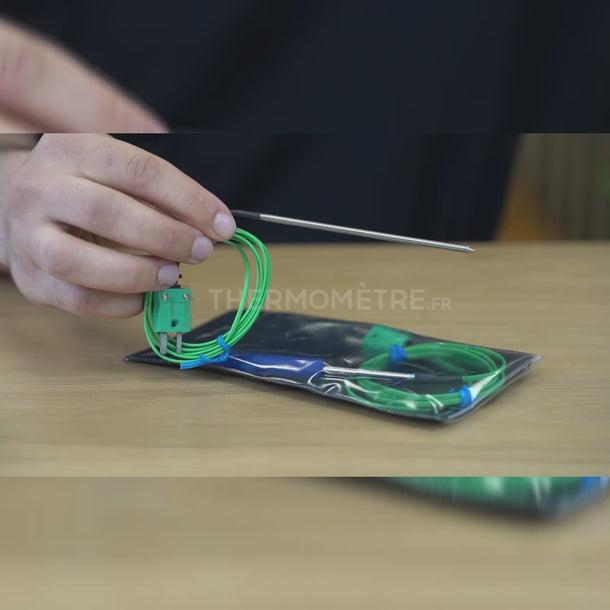

O cabo direito no PVC é um cabo para uso geral e está disponível em comprimentos de até 100 metros. Como padrão e, se necessário, cada sonda é entregue com um cabo de PVC direito de um medidor e um conector. Como alternativa, um cabo espiral de um metro está disponível para sondas padrão, portátil, do tipo K ou T, substitua a primeira figura (1) do código de controle pela Figura 3. A temperatura máxima para PVC e PU é 80 ° C .

Certas sondas industriais e de alta temperatura estão disponíveis com um cabo oprimido isolado em aço inoxidável e fibra de vidro. Como padrão e, se necessário, cada sonda é fornecida com um cabo e um conector de aço inoxidável de dois medículas. Temperatura máxima de 350 ° C.
