Habitação de fiação para sensores SCS-R 6/8

• Folha técnica
• Manual

SCS-R é um caso projetado E fabricado pela Tessystem para uma conexão rápida, segura e econômica dos sensores que detectam a temperatura dos transformadores em resina moldada.
O comprimento dos cabos, bem como o tipo de sensor, pode ser determinado de acordo com as necessidades específicas do cliente.

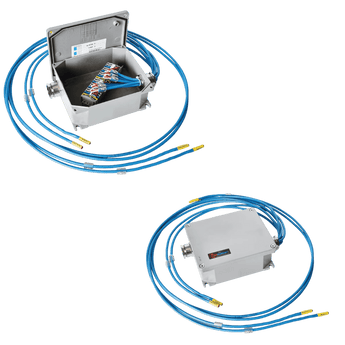

Na versão de alumínio, como mostrado nas fotos, ela vem com 6 sensores PT100 PTSE PT100 com um cabo de 2,5 m cada.

Características da caixa

• Dimensões SCs-R 6: 197x143x67 mm (Incluída PG16 Stubbing Incluída)
• Dimensões SCS-R 8: 224x169x81 mm (Incluída PG16 Stubbing Incluída)
• Material: alumínio moldado sob pressão

Características da prensa de alongamento

• Dimensões: PG16 ou PG21
• Material: Brass de Nickelé Polyamide

Características do bloco de terminais

• Seção de fiação: de 0,25 a 1,5 mm²
• Resistência ao fogo: UL 94V0
• Temperatura de operação: de -40 ° C a +120 ° C

A aplicação do SCS é destinada a ambientes industriais e limitada a produtos do Tecsystem e/ou acessórios predefinidos opcionais.

A instalação do SCS é fornecida em transformadores industriais em resina com um grau de proteção IP00 e um ambiente de trabalho interno com: temperatura de -25 ° C a + 40 ° C e umidade no máximo 90% sem condensação.

A pedido específico, é possível montar o SCS com componentes especiais, que devem ser aprovados pelo cliente.
