Sensor de temperatura do PTSW

• Folha técnica

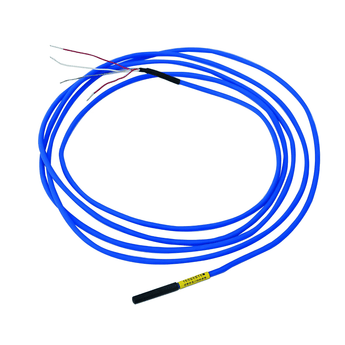

Sensor PT100 adaptado à detecção da temperatura das bobinas do transformador MT-BT.

Sensor de temperatura

• Sensor PT100
• Cabo de extensão de 3 -fio com blindagem
• Comprimento padrão do cabo: 2,5 m (comprimentos diferentes mediante solicitação)

Detalhes técnicos

• Temperatura de operação: de -40 ° C a +200 ° C
• Proteção: IP67

Sensor

• Tipo: RTD PT100 ohm a 0 ° C
• Coeficiente α = 0,385 Ω /° C
• Calibração: IEC 60751
• Precisão: Classe B.

Cabo

• Fios de cobre inclinados flexíveis 3 x 0,20 mm²
• Isolamento primário: FEP
• Escudo da folha de alumínio
• Isolamento secundário: borracha de silicone azul
  Cor :
  - 2 drivers vermelhos
  - 1 motorista branco

Testes

• Rigidez dielétrica: 5 kVCa por 60 ”
